W460 280GE m110 1989 года K-Jetronic РУД куда подключать вакуумную трубку?

[Илья86 0]

Добрый день. Подскажите пожалуйста, в процессе реставрации , заметил что вакуумная трубка от РУД никуда не приходит. Хоть в данный момент это и не критично(РУД итак холодные обороты не держит и подлежит настройке или замене прокладок), но на будущее очень бы пригодилось.

На картинках обозначено

1 - тот самый шланг от РУД

2 - загадочный блок куда приходит этот шланг и так же туда какой то электро разъем приходит. В базовой инструкции по k-jetronjc про этот блок не написано. Его функционал - загадка.

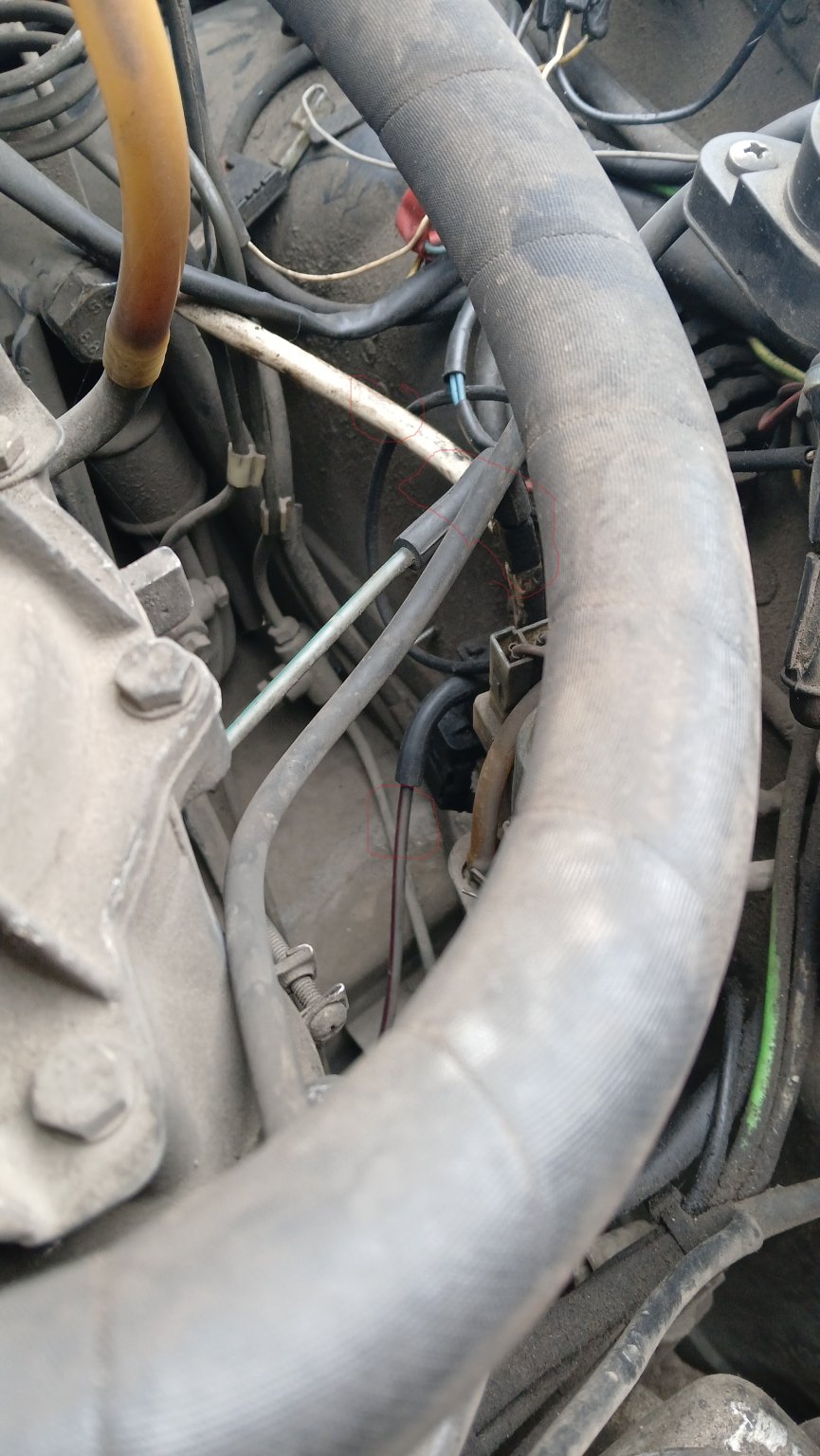

3 - собственно конец шланга, так же отмечен заглушенный вход на дозаторе (перед дроссельный заслонкой)

Я правильно понимаю что шланг от РУД нужно втыкать именно в этот заглушенный вход?





Edited December 5, 2024 by Илья86

[ynem 10]

Дозаторов новых нет. Это все надо выкидывать и ставить впрыск. Я так сделал

[280GE460 89]

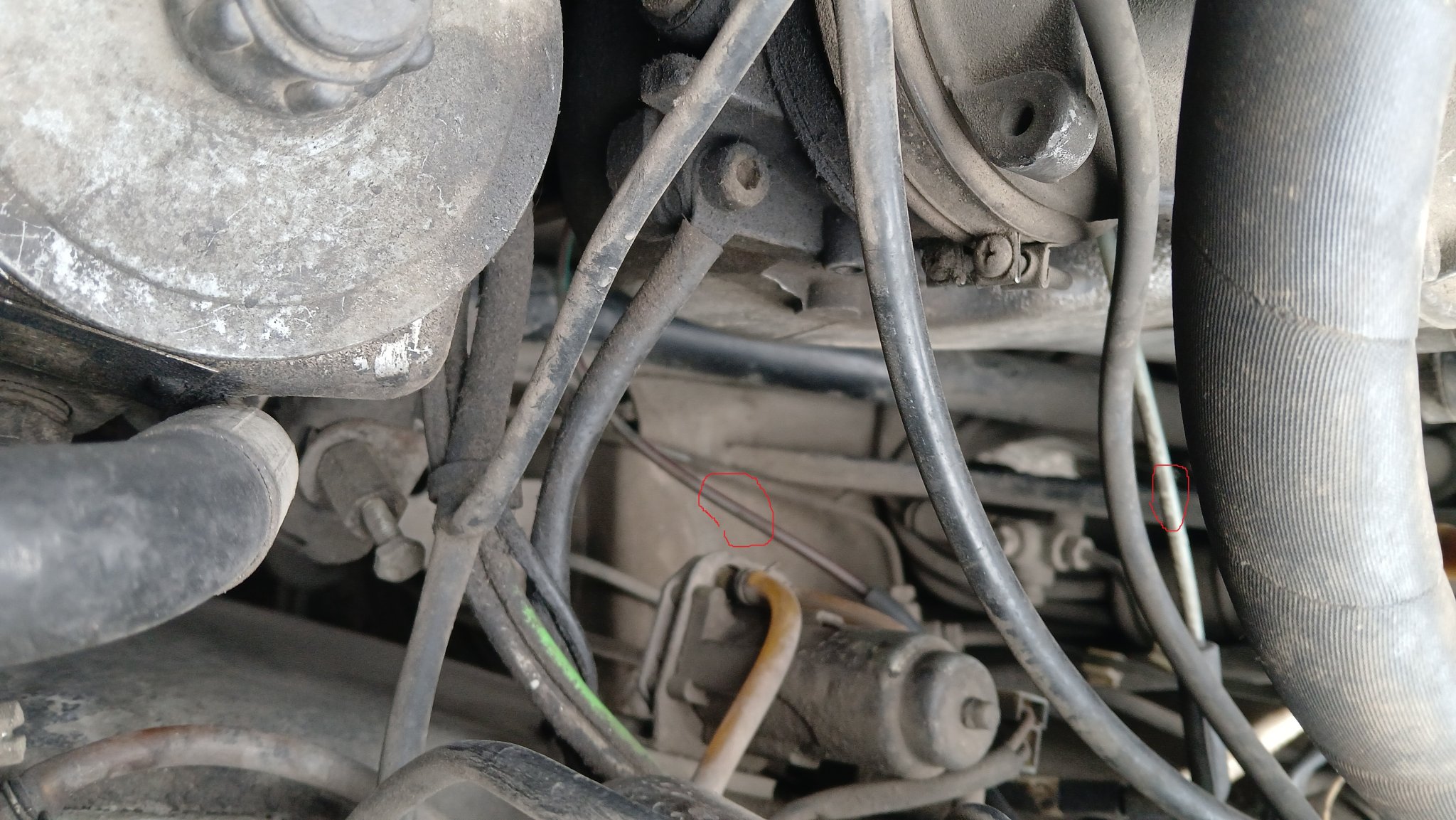

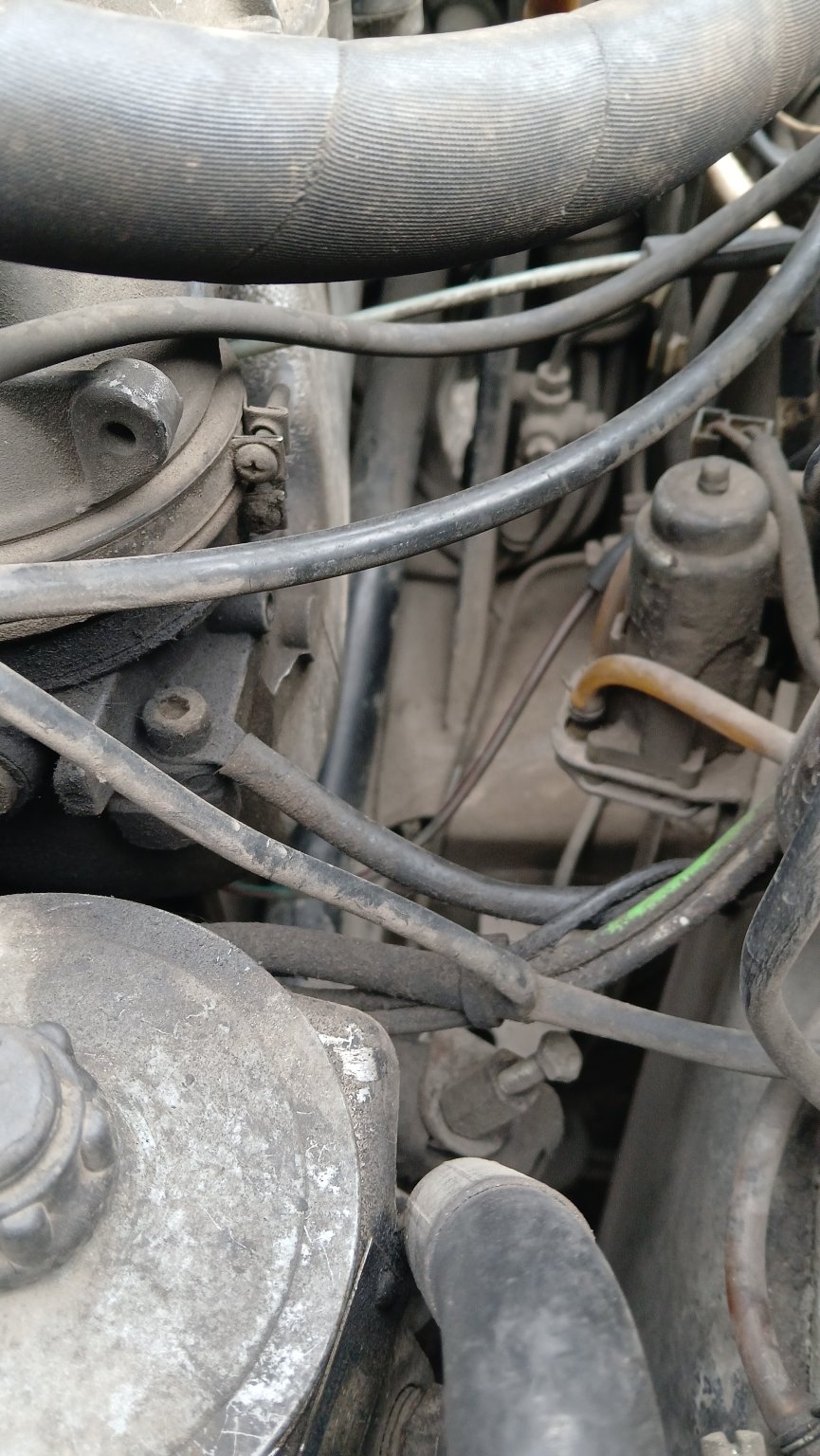

На третьем фото выделены красным две трубки вакуумные. Они идут от того самого блока, одна под впускным коллектором вторая между дозатором и впускным коллектором. Куда они во глубине моторного отсека  идут не могу понять и снять, телефон не снимает там.

К этому же блоку у меня вакуум для газобалонного оборудования подходит через тройник  с верхней трубкой, это уже не заводское. На первом фото. Видно все не очень понятно, но это в моторном отсеке так получается снять, по иному никак.



Edited December 6, 2024 by 280GE460

[Илья86 0]

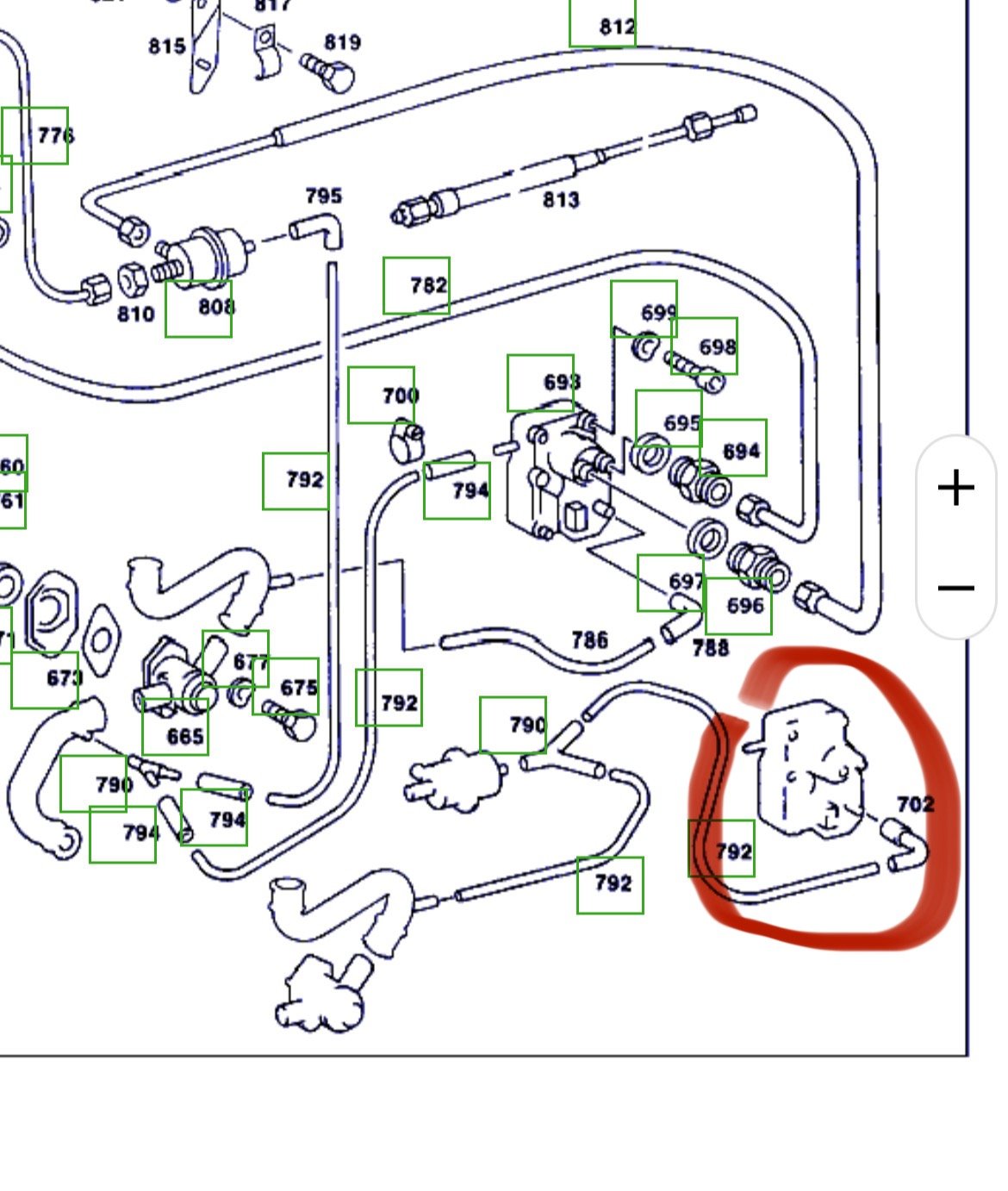

Что то стало ещё запутанней. Судя по картинке с сайта по авто деталям, трубка 792 должна подключаться к тройнику, а тот к трубке, которая вроде как к впускному коллектору идёт.

ней пойму почему на картинке два варианта РУД нарисовано. Я всегда считал, что трубка сбоку 794 это атомосфера, а тут не понятно куда идёт.

[Tappet 81]

в сети куча инфы по 126 кузову,там такой же мотор и система, гугл в помощь

правильней качнуть любой wis и спокойно пользоваться информацией

[Илья86 0]

WIS это что имеется ввиду?
у меня есть инструкции по пользованию и по ремонту, а вот где куда что подключать там не указано.

[Artem 322]

Программа это месовская, вместе со стар диагностик идёт, только например по 606 мотору половины всего там нет, поэтому не уверен что по старым машинам она сильно поможет
